3D-сканер Creality Raptor Pro / лазер + NIR / точність до 0,02 мм / до 60 fps / кольорове сканування та реверс-інжиніринг

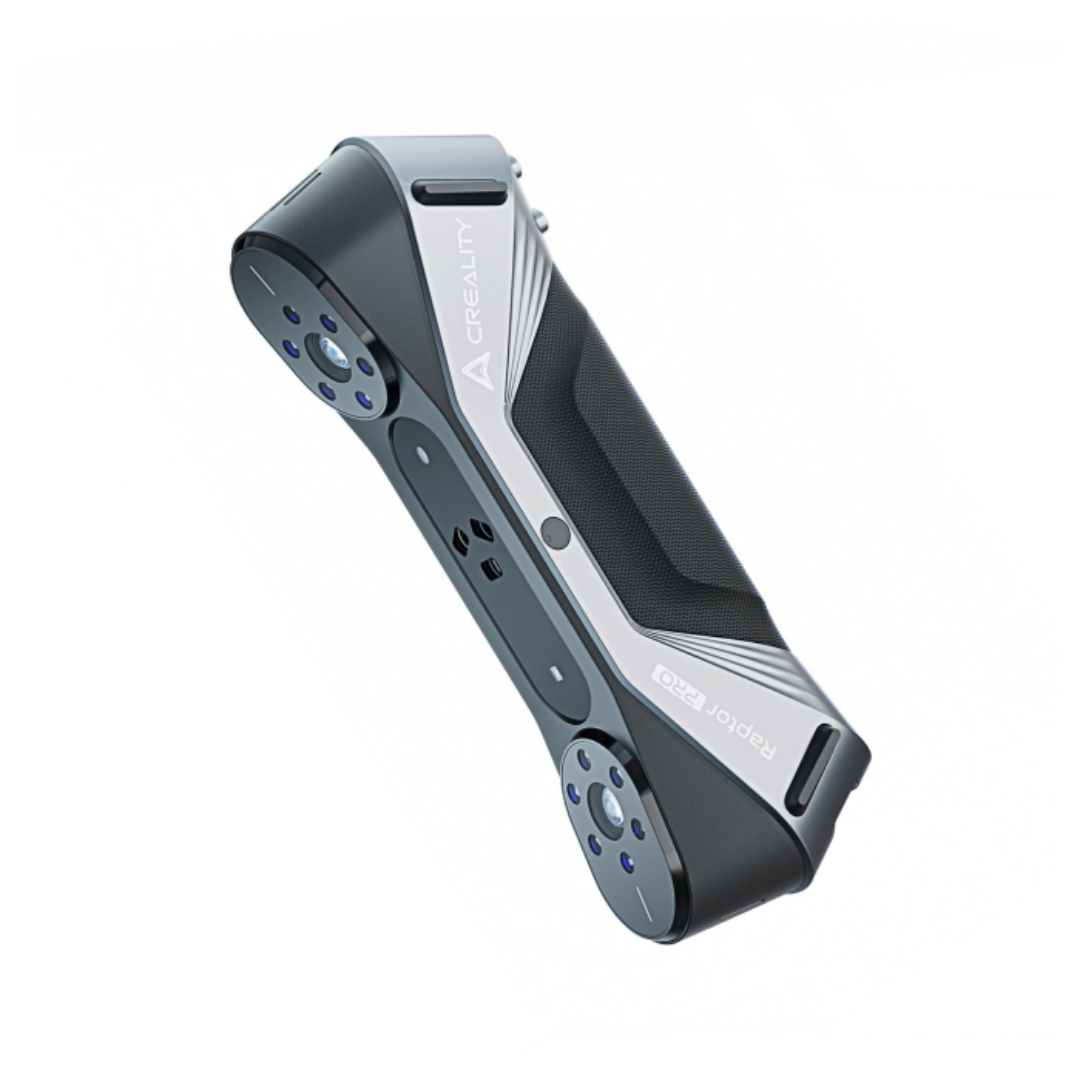

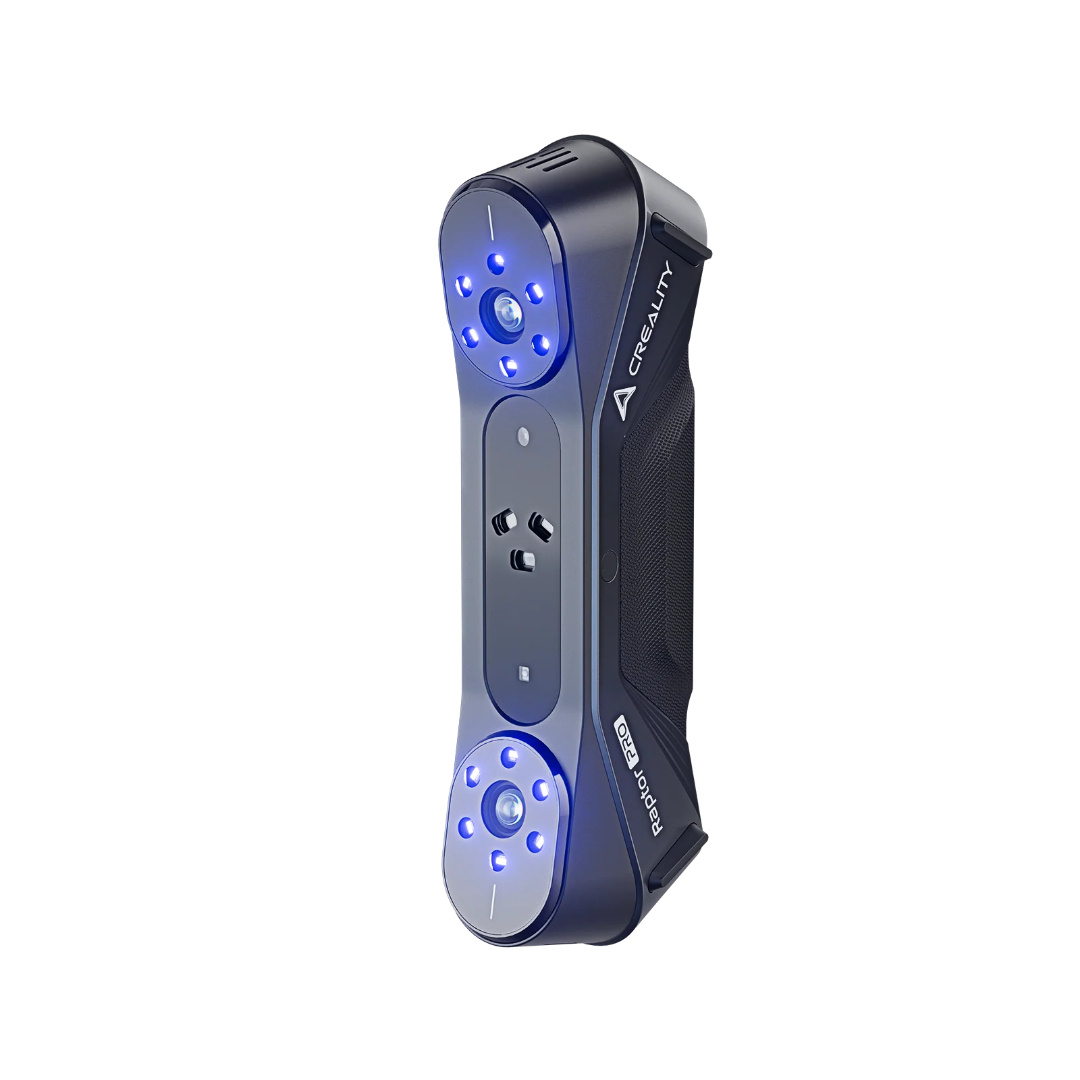

3D-сканер Creality Raptor Pro

Creality Raptor Pro — це високоточний ручний 3D-сканер для професійного та напівпрофесійного використання, орієнтований на 3D-моделювання, реверс-інжиніринг, контроль геометрії, підготовку моделей для CAD і 3D-друку. Сканер підходить для роботи з технічними деталями, автомобільними компонентами, декоративними виробами, фігурками, скульптурами, людьми та великими об’єктами. Завдяки поєднанню лазерного режиму та NIR-сканування модель дозволяє працювати як із дрібними деталями, так і з великими конструкціями.

Основні характеристики

Creality Raptor Pro використовує одразу дві технології сканування — синє лазерне сканування та інфрачервоне структуроване світло NIR.

Лазерний режим орієнтований на максимально точне захоплення геометрії, складних поверхонь і дрібних деталей. У цьому режимі сканер використовує 22 перехресні сині лазерні лінії для швидкого сканування середніх і великих об’єктів, а також 7 паралельних лазерних ліній для HD-сканування дрібних елементів і складної геометрії. Завдяки такій конструкції сканер забезпечує високу деталізацію країв, отворів, вигинів та технічних поверхонь.

NIR-режим із інфрачервоним структурованим світлом призначений для швидкого сканування великих об’єктів, людей, обличчя та предметів складної форми. Технологія використовує проєкцію інфрачервоного патерна та систему бінокулярного захоплення, що дозволяє стабільно працювати навіть із об’єктами, які мають складну форму або неоднорідну текстуру. Для об’єктів із достатньою кількістю геометричних особливостей підтримується сканування без маркерів, що значно пришвидшує робочий процес.

Окремою перевагою моделі є підтримка повнокольорового 24-бітного RGB-сканування. Вбудована камера дозволяє створювати текстуровані 3D-моделі для презентацій, музейних архівів, цифрового дизайну або візуалізації об’єктів. Це особливо корисно для сканування декоративних виробів, скульптур, фігурок, дизайнерських моделей та людського обличчя.

Точність і швидкість

Creality Raptor Pro забезпечує точність сканування до 0,02 мм у лазерному режимі, що робить модель придатною для реверс-інжинірингу, створення CAD-моделей, контролю геометрії та підготовки деталей для 3D-друку. Об’ємна точність становить 0,02 мм + 0,08 мм/м, що дозволяє зберігати точність навіть під час сканування великих об’єктів. У режимі NIR точність становить до 0,075 мм, що достатньо для швидкого створення цифрових копій людей, великих предметів і складних форм.

Швидкість роботи є однією з ключових переваг моделі. Лазерний режим підтримує до 660 000 вимірювань за секунду та частоту сканування до 60 fps, що значно спрощує роботу з великими об’єктами та зменшує кількість повторних проходів. У режимі NIR швидкість сканування досягає 3 580 000 вимірювань за секунду, завдяки чому можна швидко сканувати великі поверхні та людське тіло.

Робота з об’єктами

Сканер підтримує роботу з об’єктами розміром від 5×5×5 мм до 4000×4000×4000 мм. Це дозволяє використовувати одну модель як для мініатюрних технічних деталей, так і для великих конструкцій або автомобільних елементів. Пристрій підходить для сканування автозапчастин, механізмів, форм, корпусних деталей, декоративних виробів, музейних експонатів, людського обличчя та повного тіла.

Виробник також заявляє підтримку сканування темних і металевих поверхонь без використання матувального спрею в певних сценаріях. Це особливо важливо для автомобільних деталей і технічних виробів, де використання додаткових покриттів може бути небажаним. Однак для складних блискучих або прозорих поверхонь може знадобитися додаткова підготовка залежно від умов освітлення та типу матеріалу.

Підключення та програмне забезпечення

Creality Raptor Pro працює з фірмовим програмним забезпеченням CrealityScan, яке підтримує автоматичне зшивання сканів, очищення шумів, калібрування, побудову полігональної сітки та накладання текстур. Програмне забезпечення має покрокові підказки та інструменти автоматичної обробки, що спрощує підготовку моделі до подальшого використання.

Сканер підтримує експорт у STL, OBJ, PLY, ASC і 3MF, тому створені моделі можна використовувати для 3D-друку, CAD-моделювання, реверс-інжинірингу та технічного аналізу. Також підтримується інтеграція з Geomagic Control X, Geomagic Design X, Verisurf Inspect, Blender та іншими CAD-програмами.

Для підключення використовується USB-C. Також виробник заявляє підтримку бездротового сканування через модуль Scan Bridge, який купується окремо. Сканер сумісний із Windows 10/11 та macOS на процесорах Apple Silicon серії M1/M2/M3. Для стабільної роботи рекомендується продуктивний ПК із дискретною відеокартою NVIDIA та достатнім обсягом оперативної пам’яті.

Ергономіка та конструкція

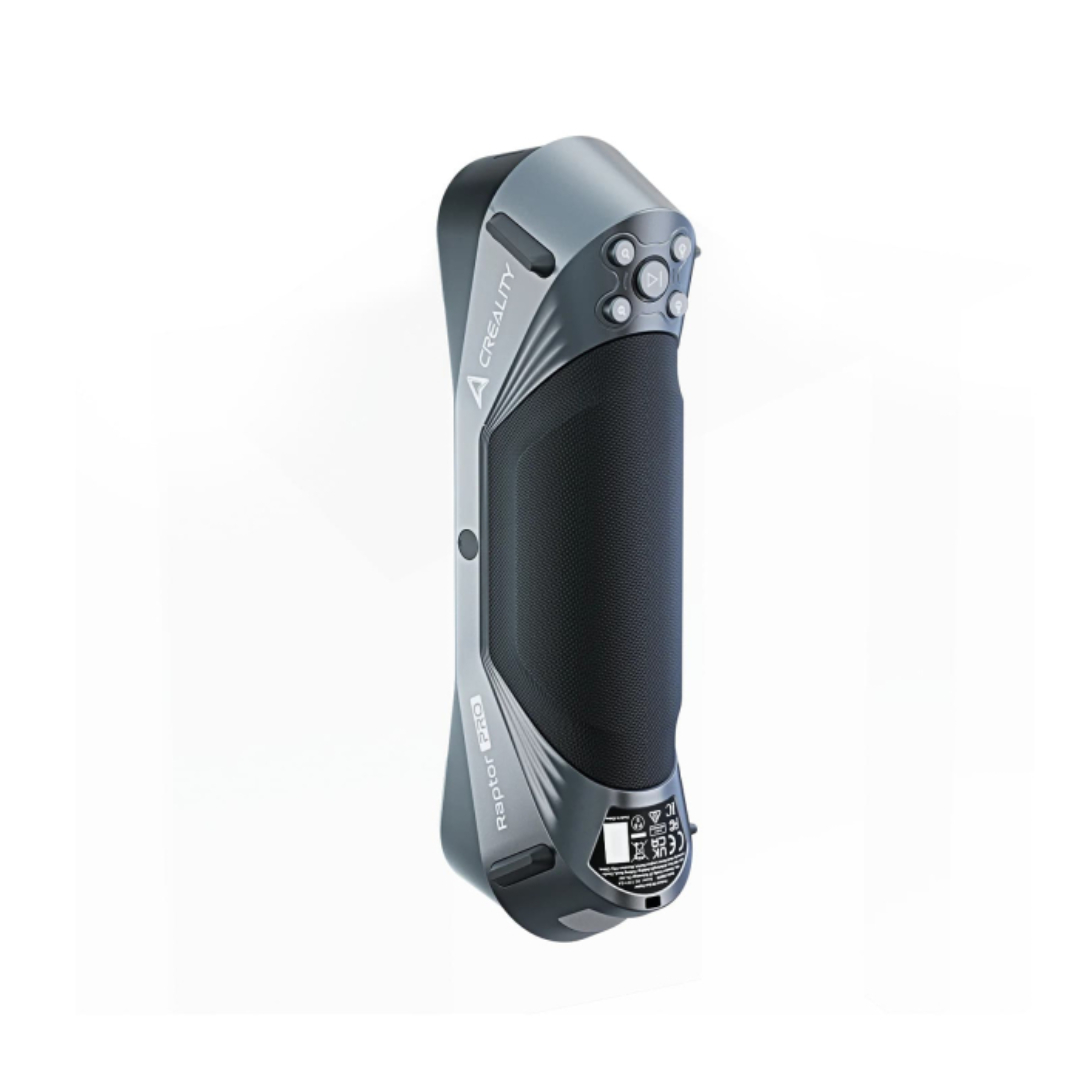

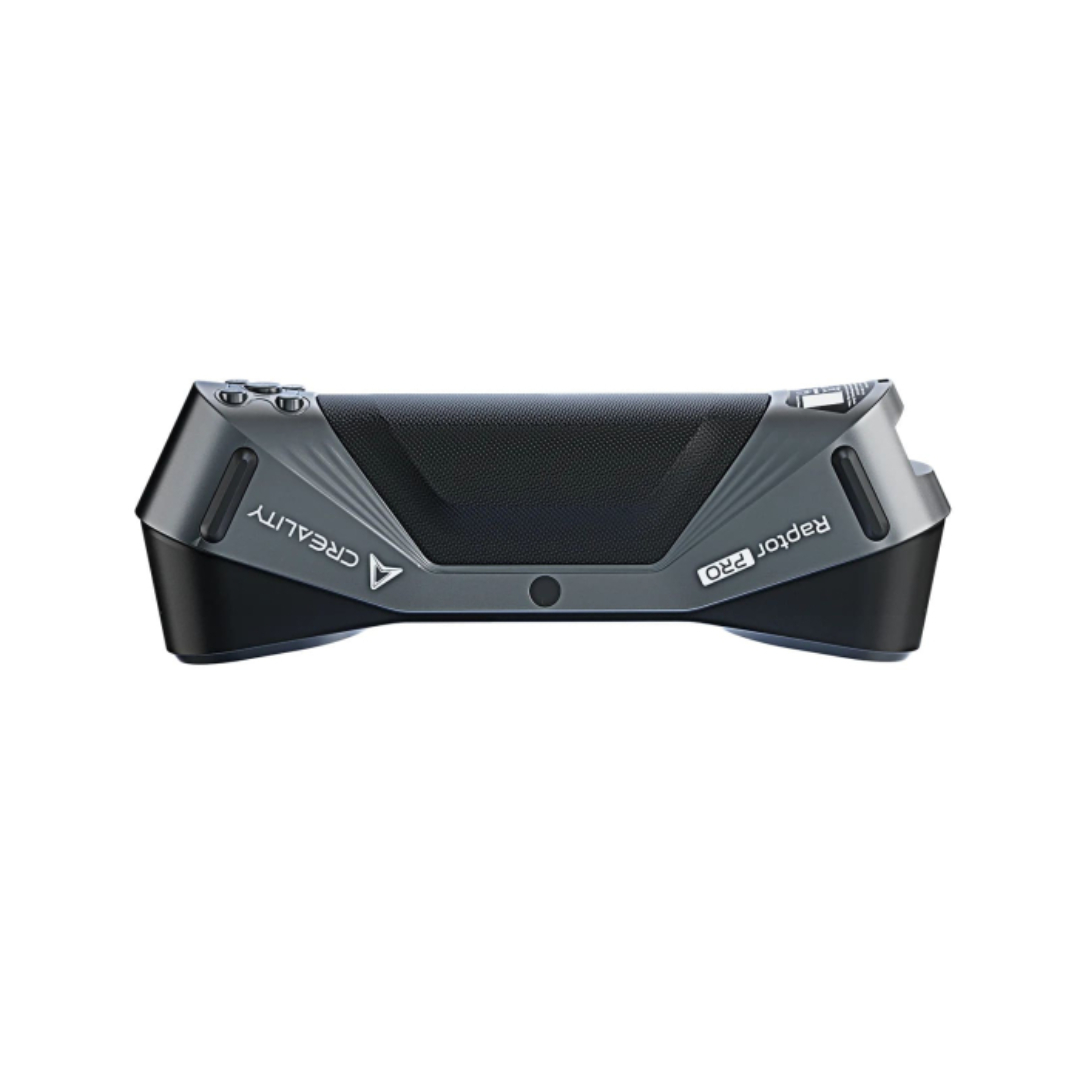

Creality Raptor Pro має компактний і легкий корпус вагою близько 405 грамів, що робить модель зручною для тривалого ручного сканування. Корпус оснащений кільцевим індикатором, кнопками швидкого керування та знімним ремінцем для комфортної роботи. Компактні розміри дозволяють легко транспортувати пристрій між робочими майданчиками або використовувати його на виїзних проєктах.

Сканер підтримує роботу як у приміщенні, так і на вулиці при дотриманні рекомендованого рівня освітлення. Для різних режимів сканування виробник вказує допустимий рівень зовнішнього освітлення до 10 000–50 000 lux залежно від типу сканування

Creality Raptor Pro — це універсальний професійний 3D-сканер із комбінованою системою лазерного та NIR-сканування, орієнтований на високоточну роботу з об’єктами різного розміру. Модель поєднує високу точність до 0,02 мм, швидке сканування до 60 fps, підтримку кольорових текстур і можливість експорту у популярні формати для 3D-друку та CAD. Завдяки підтримці кількох режимів сканування пристрій підходить для інженерів, дизайнерів, автомайстерень, сервісних центрів, 3D-друкарень та користувачів, яким потрібне швидке створення точних цифрових копій фізичних об’єктів.
